Le boîtier BPGA (Boîtier de Protection et de Gestion des Alimentations) concentre la distribution électrique et la protection par fusibles sur les véhicules du groupe Stellantis. Quand une panne survient, les symptômes se ressemblent souvent : batterie qui se décharge, message d’alerte au tableau de bord, accessoires qui cessent de fonctionner. Savoir lire ce boîtier et tester ses fusibles permet de distinguer un simple fusible grillé d’une défaillance électronique plus profonde.
Tension de référence et seuils de test du boîtier BPGA au multimètre
Avant de démonter quoi que ce soit, le multimètre donne une première lecture fiable de l’état du circuit. La mesure se fait bornes de batterie connectées, contact mis, moteur éteint.
Lire également : Comprendre la signification des frelons dans la maison : pourquoi ces insectes s'invitent chez vous ?
| Point de mesure | Valeur attendue (contact mis) | Interprétation si écart |
|---|---|---|
| Tension batterie (bornes directes) | Environ 12,4 V à 12,7 V | Sous 12 V : batterie déchargée ou défaillante |
| Tension en sortie BPGA (fil d’alimentation principal) | Proche de la tension batterie | Chute supérieure à quelques dixièmes de volt : résistance anormale dans le boîtier |
| Masse BPGA (cosse de masse) | Inférieure à 0,1 V par rapport à la masse batterie | Valeur plus élevée : mauvais contact de masse, corrosion |
| Fusible individuel (mode continuité) | Signal sonore continu (circuit fermé) | Pas de signal : fusible coupé |
Ce tableau résume les vérifications de base. La logique est simple : on compare toujours la tension en amont et en aval du BPGA pour localiser une chute anormale.
Un point souvent négligé : la masse du BPGA doit être vérifiée en priorité. Une cosse oxydée sur le point de masse suffit à provoquer des coupures intermittentes que beaucoup attribuent à tort au boîtier lui-même.
Lire également : Comprendre le rôle du médecin agréé pour le permis de conduire dans les Hauts-de-Seine
Fusibles BPGA : repérage et méthode de test sans démontage complet

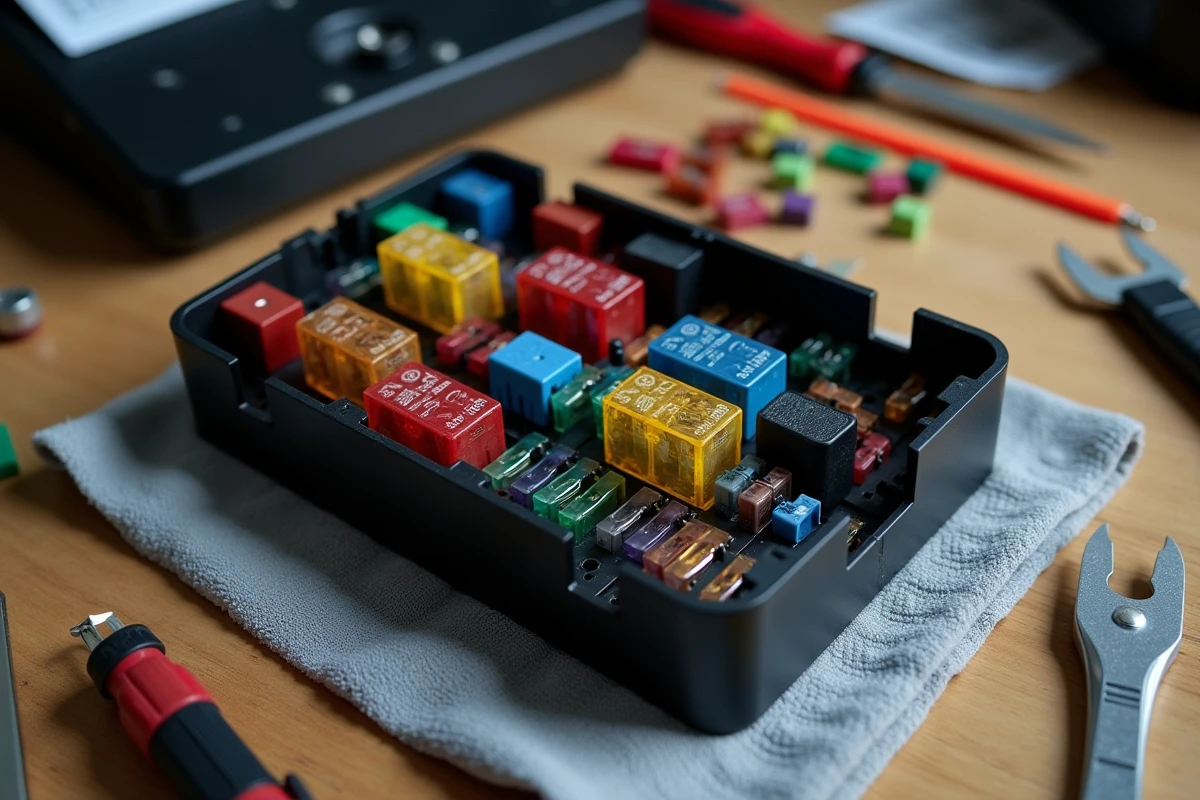

Le BPGA intègre plusieurs types de fusibles et de relais, organisés selon les circuits qu’ils protègent (éclairage, calculateurs, démarrage, climatisation). Contrairement à une boîte à fusibles classique, certains fusibles du BPGA sont soudés ou enfichés dans des logements peu accessibles. Pour savoir comment tester un boîtier BPGA sur Les Voitures Anciennes, il faut d’abord identifier le type de fusible concerné.
Les fusibles enfichables (type lame standard ou mini) se testent au multimètre en mode continuité, sans les retirer. Il suffit de poser les pointes sur les deux pattes métalliques visibles en surface du fusible.
- Fusible lame standard ou mini : accessible directement, test par continuité sur les pattes exposées. Un fusible fonctionnel laisse passer le courant sans résistance mesurable.
- Fusible à cartouche haute intensité (type mâle japonais) : protège les circuits de forte puissance comme le démarreur. Le test nécessite parfois de dégager un cache plastique. La continuité reste la méthode fiable.
- Relais intégrés au BPGA : un relais défaillant ne se teste pas de la même façon. Il faut mesurer la tension en entrée et en sortie du relais, puis vérifier qu’il commute quand le circuit est sollicité (activation des feux, du démarreur, etc.).
Un fusible visuellement intact peut être coupé. Le fil interne fond parfois sans trace visible sur le boîtier transparent. Le multimètre reste le seul outil de diagnostic fiable pour les fusibles.
Symptômes électriques liés au BPGA et écarts de diagnostic fréquents
Les pannes de BPGA se manifestent rarement par un seul symptôme isolé. Le tableau de bord affiche souvent un message générique du type « Défaut circuit électrique » ou « Défaut charge batterie », ce qui oriente le diagnostic vers la batterie ou l’alternateur avant même que le BPGA soit suspecté.
Les coupures intermittentes sont le symptôme le plus trompeur. Le véhicule démarre normalement pendant plusieurs jours, puis refuse de démarrer sans raison apparente. Ce schéma pointe vers un problème de contact interne au BPGA (soudure froide, piste oxydée) plutôt que vers un fusible grillé.
En revanche, une panne franche (plus aucun démarrage, aucune alimentation des accessoires) oriente davantage vers un fusible principal coupé ou un relais bloqué. La distinction se fait au multimètre : si la tension arrive correctement au BPGA mais ne ressort pas sur un circuit donné, le problème est localisé dans le boîtier.
Piège du code défaut B1624
Le code B1624, fréquent sur les Peugeot 308, 3008, 5008 et les Citroën C4 ou DS4, signale un défaut de gestion d’alimentation. Ce code ne désigne pas toujours une panne du BPGA lui-même. Un défaut de masse ou un fusible haute intensité coupé génère le même code.
Effacer le code sans avoir vérifié les tensions et la continuité des fusibles revient à masquer le problème. Le code réapparaît généralement en quelques cycles de démarrage.
Réparation ou remplacement du BPGA : ce que révèle le diagnostic
Si le test au multimètre montre des tensions correctes en entrée mais des chutes en sortie sur plusieurs circuits, le boîtier lui-même est en cause. Deux options se présentent alors.
La réparation ciblée du BPGA consiste à reprendre les soudures défaillantes ou remplacer les composants électroniques endommagés sur la carte interne. Cette approche gagne du terrain face au remplacement complet, car le coût d’un BPGA neuf représente une dépense significative pour une pièce qui pèse quelques centaines de grammes.
Le remplacement par un boîtier neuf ou reconditionné reste pertinent quand la carte présente des traces de corrosion avancée ou des pistes brûlées. Dans ce cas, une réparation ponctuelle ne garantit pas la fiabilité à moyen terme.
- Si un seul fusible ou relais est en cause : remplacement du composant, coût très faible, intervention rapide.
- Si la carte électronique montre des soudures froides localisées : réparation spécialisée possible, fiabilité correcte après reprise.
- Si la corrosion touche plusieurs zones ou si des pistes sont interrompues : remplacement du boîtier complet recommandé.
Le diagnostic au multimètre, réalisé méthodiquement sur chaque circuit de sortie du BPGA, permet de trancher entre ces options sans remplacer une pièce qui aurait pu être réparée. Tester avant de commander évite la majorité des remplacements inutiles.
